Подъёмно-сдвижные двери HS 242
Усиленная тёплая система для крупных панорамных порталов
Премиальная алюминиевая система для широких проёмов, высоких створок и панорамного обзора. Трёхполосная конструкция позволяет перемещать несколько секций, а подъёмный механизм обеспечивает плавный ход тяжёлых дверей.
Компания Abie-Group предлагает купить подъёмно-сдвижные двери HS 242 с монтажом в Ямало-Ненецком автономном округе.
Тип
усиленные подъёмно-сдвижные двери
Система
тёплая трёхполосная
Профиль
алюминиевый, с терморазрывом
Стеклопакет
50 мм
Схемы
2+1 или 3+3
Высота изделия
до 3 500 мм по расчёту
ЦЕНА: от 75 000 руб.
Срок изготовления: от 20 рабочих дней.
До 31 сентября компания «ABIE-Group» проводит акцию. Скидка на продукцию
до 25%
Описание подъёмно-сдвижных дверей HS 242
О модели
HS 242 — усиленная тёплая система для крупноформатных панорамных порталов. Увеличенные рамы и створки рассчитаны на высокие нагрузки, а термоизолированные алюминиевые профили и стеклопакет 50 мм помогают сохранять комфорт в отапливаемом помещении.
После поворота ручки створка приподнимается и переносит вес на роликовые каретки. Панель плавно движется по направляющей параллельно проёму, не требуя места для распахивания. При закрывании створка опускается в раму и прижимается к контуру уплотнений.
HS 242 поддерживает трёхполосные схемы, в которых все створки могут быть сдвижными. Конструктивные возможности позволяют проектировать изделия высотой до 3,5 м. Для отдельных специальных створок возможны высота до 4 м и масса до 400 кг, однако такие параметры не являются стандартными и подтверждаются расчётом для конкретного проекта.
Основная комплектация
- усиленная тёплая алюминиевая профильная система;
- стеклопакеты 50 мм с закалёнными стёклами;
- подъёмно-сдвижная фурнитура и роликовые каретки;
- ручки и комплект запирания по спецификации;
- уплотнители и термоизолирующие вставки.
Технические характеристики HS 242
Модель
HS 242
Назначение

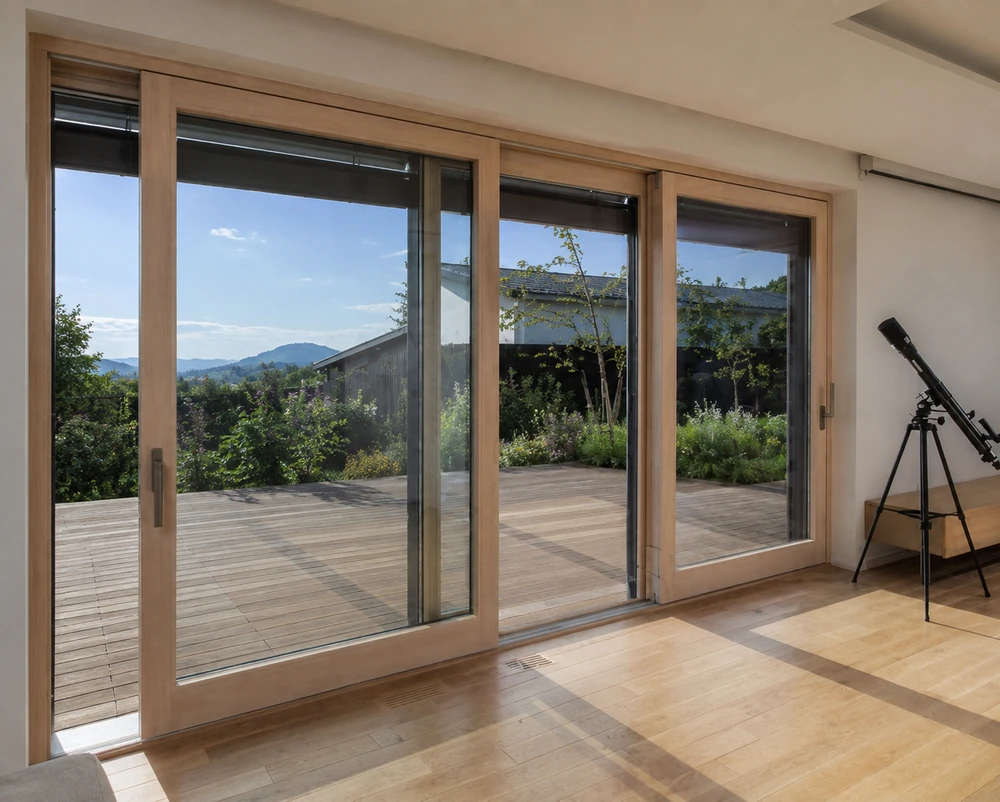

крупные панорамные выходы на террасу, в сад или патио
Тип конструкции
усиленные подъёмно-сдвижные двери
Система
тёплая, трёхполосная
Ширина профиля створки
70 мм
Ширина термомоста в коробке
34 мм
Ширина термомоста в створке
18 мм
Толщина стенок профиля
2 мм
Коэффициент теплопередачи профиля Uf
2,562 Вт/(м²·К)
Заполнение
стеклопакет 50 мм
Стандартная формула стеклопакета
6з–18–4з–16–6з
Опция
стеклопакет с мультифункциональным стеклом
Основные трёхполосные схемы
2+1 и 3+3
Монтаж
в проём или скрытый, для соответствующей комплектации
Москитная сетка
интегрированная, для подтверждённых схем
Высота изделия
до 3 500 мм по расчёту
Специальная створка
до 4 000 мм и 400 кг, только после инженерного подтверждения
Профиль и теплоизоляция
Профиль створки HS 242 имеет ширину 70 мм и стенки толщиной 2 мм. Термомост шириной 34 мм в коробке и 18 мм в створке разделяет внешнюю и внутреннюю алюминиевые части. Такая конструкция снижает передачу холода через металлический контур и подходит для отапливаемых помещений.
Стеклопакет
Стандартное заполнение — стеклопакет 50 мм с закалёнными стёклами по формуле 6з–18–4з–16–6з. Мультифункциональное стекло доступно как дополнительная опция и подбирается с учётом ориентации проёма, освещённости и требований к защите от солнечного нагрева.
Теплотехнический результат
Теплотехнические свойства готового портала зависят от размеров, схемы движения, стеклопакета, монтажных примыканий и характеристик здания. Для крупноформатных конструкций параметры проверяются инженерным расчётом.
Как работает механизм
Подъёмно-сдвижная фурнитура приподнимает тяжёлую створку и передаёт нагрузку на роликовые каретки. После этого панель перемещается вдоль направляющей. При закрывании створка опускается и фиксируется, обеспечивая плотное примыкание к уплотнениям.
Трёхполосные схемы и крупноформатные створки
В трёхполосной схеме 2+1 три сдвижные створки перемещаются по отдельным дорожкам. Конфигурация 3+3 объединяет две симметричные группы и формирует центральный проход. Точная последовательность движения и зона парковки определяются шириной проёма и выбранной компоновкой.
Общий подход
HS 242 требует точной подготовки проёма и расчёта несущих оснований. До производства проверяются геометрия, нагрузки, вес створок и стеклопакетов, расположение направляющих, отметка чистого пола и доступ для монтажа.
Срок монтажа
Обычно установка занимает 2–4 дня. Точный срок зависит от размеров портала, количества створок, массы стеклопакетов, способа монтажа, высоты работ и готовности основания.
Варианты установки
Для подтверждённых трёхполосных конфигураций возможны монтаж в подготовленный проём и скрытая установка профилей. Конкретный вариант выбирается на стадии проекта и должен быть согласован с конструкцией пола, стен и фасада.
Порог и отвод воды
Нижняя направляющая увязывается с отметкой чистого пола и покрытием террасы. На внешней стороне предусматривается организованный отвод воды. После монтажа проверяются геометрия, ход створок, запирание, прижим, уплотнения и дренаж.

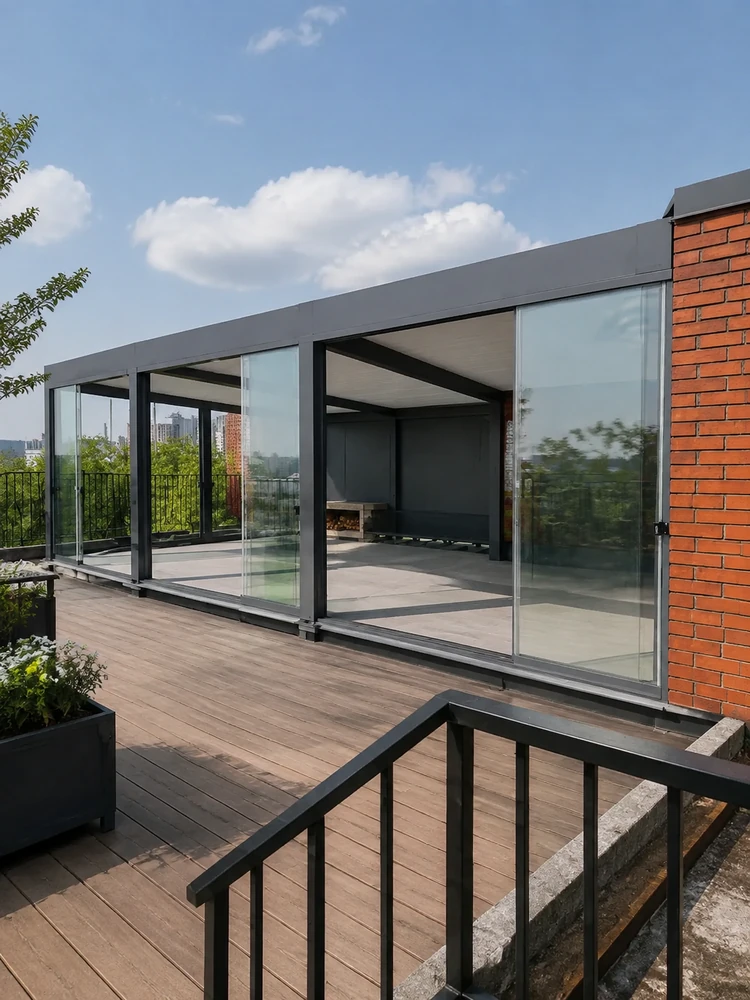

Панорамный портал для наиболее крупных проёмов
HS 242 предназначена для проектов, где требуются увеличенные створки, расширенная схема движения и высокий уровень теплоизоляции. Система подходит для частных домов, закрытых веранд, зимних садов, ресторанов и других отапливаемых помещений. Предельные размеры и масса каждой створки согласовываются только после расчёта нагрузок и проверки условий монтажа.
Преимущества HS 242
Усиленная конструкция
Увеличенные профили и створки рассчитаны на высокие нагрузки и крупноформатное панорамное остекление.
Трёхполосные схемы
Конфигурации 2+1 и 3+3 позволяют перемещать несколько створок и организовывать широкий проход.
Тёплый профиль
Термомосты в коробке и створке снижают передачу холода через алюминиевый контур.
Стеклопакет 50 мм
Многослойное заполнение с закалёнными стёклами повышает тепло- и шумоизоляцию панорамной двери.
Доступные опции HS 242
Мультифункциональное стекло
Опциональный стеклопакет помогает регулировать поступление солнечного тепла и подбирается под ориентацию фасада и режим эксплуатации помещения.
Интегрированная москитная сетка
Москитная сетка доступна для подтверждённых схем, включая совместимую трёхполосную конфигурацию. Возможность установки проверяется при выборе комплектации.
Скрытый монтаж
Для совместимых вариантов профили можно интегрировать в строительные конструкции. Узлы скрытой установки разрабатываются до подготовки проёма.
Цвет и фурнитура
Порошковая окраска, ручки, запирание и дополнительные элементы согласовываются с архитектурой и выбранной схемой открывания.
